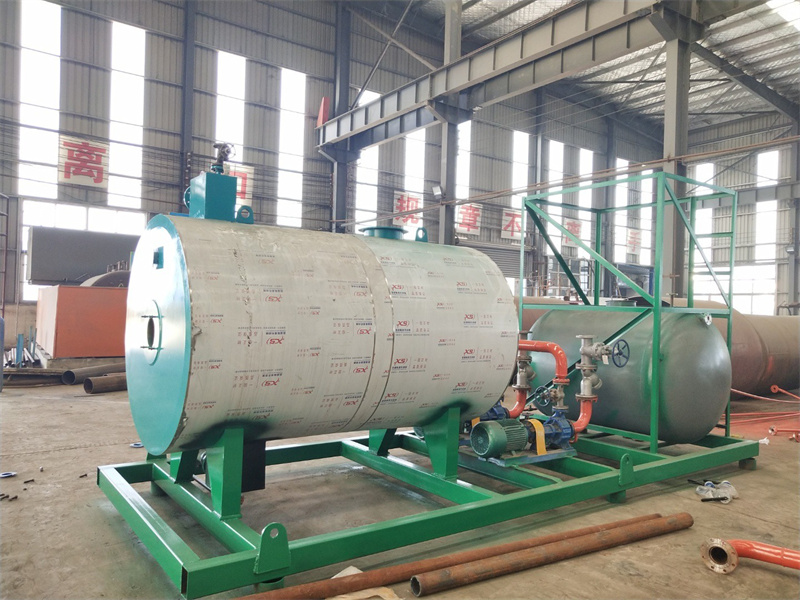

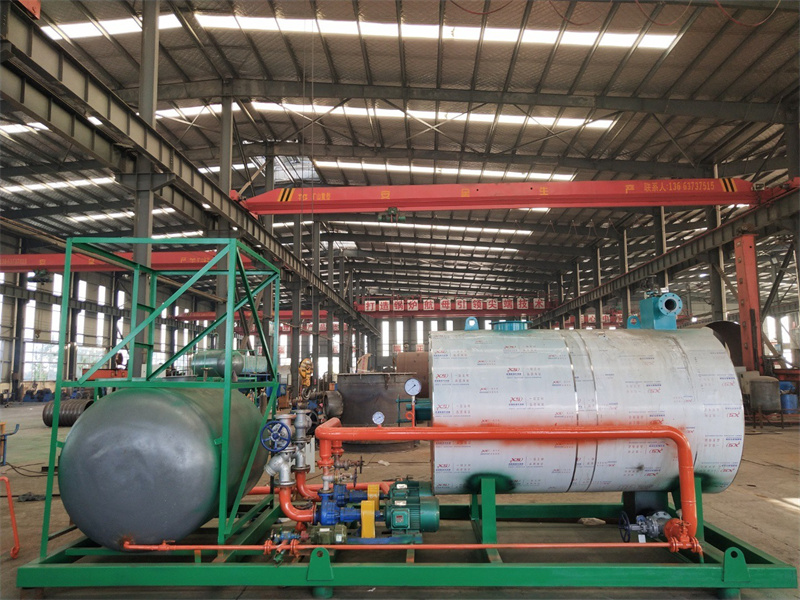

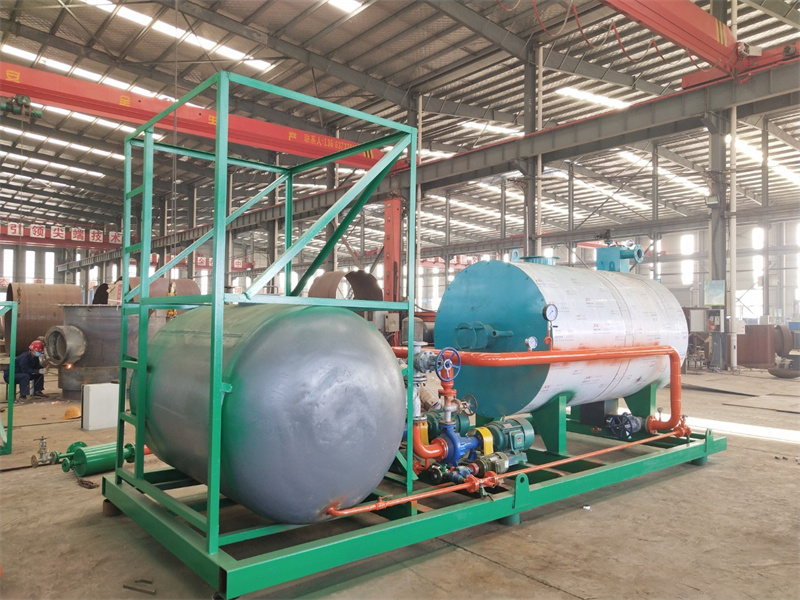

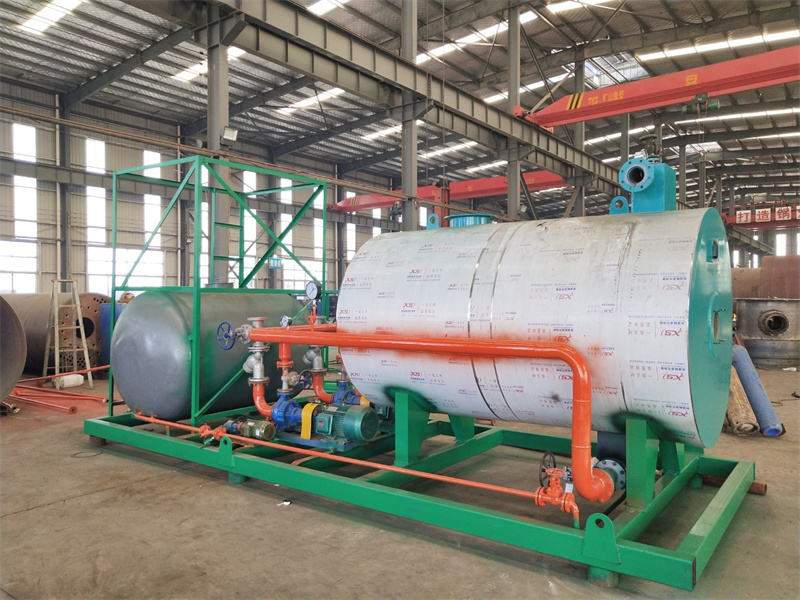

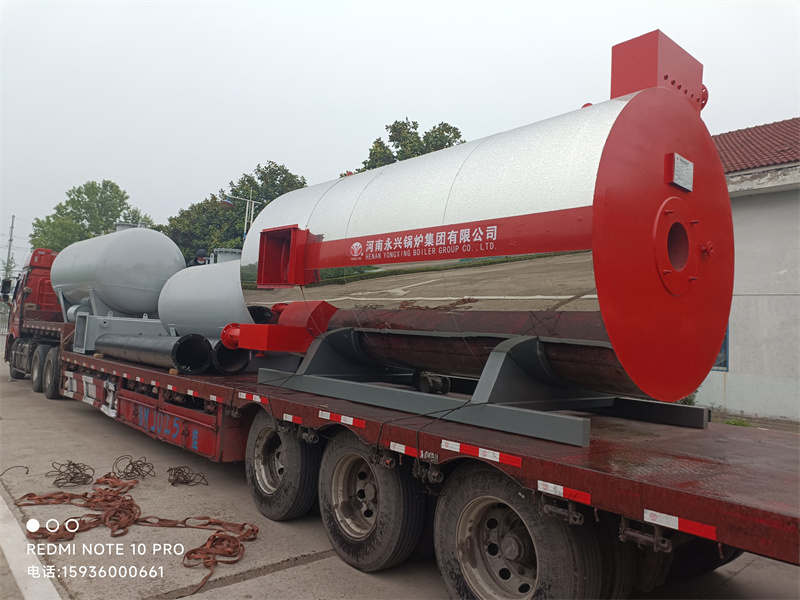

YY(Q)W卧式燃油/气导热油炉是一种新型供热设备,以燃油、气为热源。锅炉以导热油为载体通过循环泵强制热载体通过循环油泵强制热载体液相循环,将热量输送给用热设备后在返回热炉从新加热。锅炉受热面结构紧凑,受热面由内、中、外(或内、外)密排的圆盘管构成,内盘管为辐射受热面,中、外盘管与内盘管的外表面构成对流受热面。

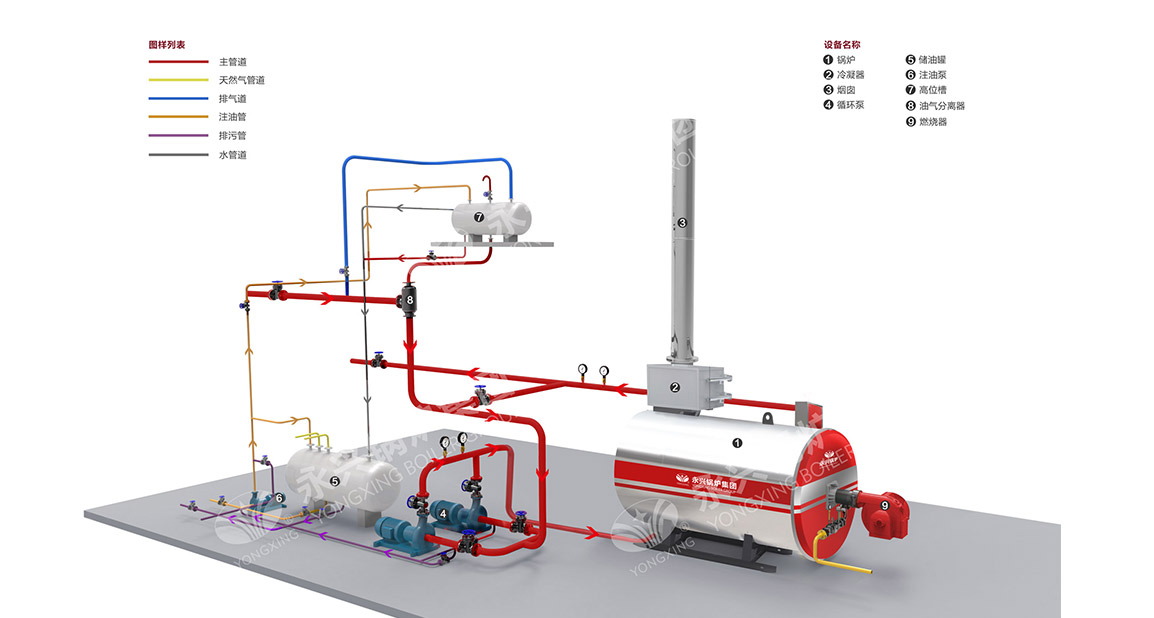

YY(Q)W卧式燃油/气导热油炉燃料在内盘管组成的燃烧室内燃烧放热,经辐射受热面吸收大部分热量后,高温烟气进入对流受热面并进行换热。高温烟气出锅炉后在空气预热器中加热锅炉燃烧所需的空气,经除尘器由引风机将烟气送至烟囱排入大气。
YY(Q)W卧式燃油/气导热油炉广泛适用于化工、油脂、石化、纺织、印染、塑料、橡胶、纤维、碳素、建筑、水泥、沥青、金属、涂装、木材加工、造纸印刷、原子能工业等。
型号规格 | 额定热功率 (x104kcal/h) | 额定工作压力 (Mpa) | 最高工作温度 (℃) | 设计效率 (%) | 介质循环量 (M3/h) | 受热面积 (M2) | 设计 燃料 | 炉内介质容量 (M3) | 最大运输重量 (Kg) | 最大运输尺寸 (MM) |
YY(Q)W-240-Y(Q) | 20 | 0.8/1.0 | 300/320 | 94 | 16.6 | 19 | 油/气 | 0.12 | 2110 | 1800x1100x2200 |
YY(Q)W-350-Y(Q) | 30 | 28.1 | 23 | 0.25 | 2580 | 2100x1400x2450 | ||||
YY(Q)W-500-Y(Q) | 40 | 32.5 | 35 | 0.31 | 3141 | 2710x1540x2230 | ||||
YY(Q)W-700-Y(Q) | 60 | 45 | 39 | 0.36 | 4053 | 3130x1540x2230 | ||||
YY(Q)W-1000-Y(Q) | 80 | 55 | 45 | 0.49 | 4382 | 3200x1800x2210 | ||||
YY(Q)W-1200-Y(Q) | 100 | 64 | 56 | 0.61 | 5209 | 3400x2150x2200 | ||||
YY(Q)W-1400-Y(Q) | 120 | 77 | 104 | 1.05 | 6400 | 4605x2070x2670 | ||||
YY(Q)W-1900-Y(Q) | 160 | 82 | 109 | 1.4 | 9000 | 4490x1975x2600 | ||||
YY(Q)W-2100-Y(Q) | 180 | 108 | 118 | 1.6 | 9156 | 4950x2000x2700 | ||||
YY(Q)W-2400-Y(Q) | 200 | 128 | 129 | 1.8 | 10000 | 5300x2080x2750 | ||||
YY(Q)W-3000-Y(Q) | 250 | 161 | 210 | 2.2 | 13000 | 5600x2170x2800 | ||||
YY(Q)W-3500-Y(Q) | 300 | 225 | 244 | 2.75 | 14000 | 5800x2310x2850 | ||||
YY(Q)W-4200-Y(Q) | 360 | 256 | 280 | 2.92 | 15000 | 6010x2800x2750 | ||||
YY(Q)W-5000-Y(Q) | 400 | 290 | 310 | 3.05 | 16600 | 6600x2900x2860 | ||||
YY(Q)W-6000-Y(Q) | 500 | 355 | 389 | 3.33 | 21550 | 7400x3100x3000 | ||||
YY(Q)W-7000-Y(Q) | 600 | 408 | 469 | 3.69 | 28400 | 8000x3400x3150 |
1 精准控温
导热油炉温度高、压力低
2 多功能安全防爆装置
炉体尾部设有防爆装置,燃料发生爆燃瞬间产生的高能量,能自动复位。同时具有关火视镜和检修通道,维护方便
3 精密盘管设计
炉体内、外螺旋盘管采用多头、小管径钢管制成、盘管的热膨胀性能好、应力低、安全可靠
4 三回程设计
烟气三回程介质流经内外盘管对流受热面,采用较高的合理的烟气流速保证炉体的充分换热,锅炉具有较高的热效率
5 出力充足
锅炉受热面布置合理,面积大、传热效果好;供热高达300℃以上,一般工作压力在1MPa一下,安全可靠
6 结构紧凑
锅炉结构紧凑,大大节约了锅炉房的占地面积
